MG焊的焊接材料如何選擇?

發(fā)布時間: 2019-11-03作者：baile100瀏覽量：

MG焊的焊接材料如何選擇?
答(1)保護(hù)氣體實際應(yīng)用有單一氣體氬或氦；氬與氦的混合氣體。

1)單一氣體氬與氦同屬惰性氣體，在焊接過程中不與液態(tài)和固態(tài)金屬發(fā)生冶金化學(xué)反應(yīng)，故很適于焊接活潑性金屬，如鋁、鎂及鈦等。但這兩種惰性氣體在焊接工藝性能上有差別。在氬弧中，電弧電壓和能量密度較低，電弧燃燒穩(wěn)定、飛濺極小，很適合焊接薄板金屬和熱導(dǎo)率低的金屬；而在氦弧中，在給定的電弧長度和焊接電流情況下，其電弧電壓比氬弧高很多，因而電弧溫度和能量密度也高，其熔深大、焊接效率高，故適用于焊接中、厚板和熱導(dǎo)率高的金屬材料，但氮氣稀少且昂貴，單獨使用成本高。

2)混合氣體以氬氣為主混入一定量的氦，就綜合了氬弧與氨弧的優(yōu)點，不僅電弧燃燒穩(wěn)定、溫度高，而且焊絲熔化速度快、熔滴易呈現(xiàn)較穩(wěn)定的射流過渡，熔池流動性得到改善，焊縫成形好，致密性能提高，很適合于焊接鋁、銅及其合金等高熱導(dǎo)率材料。圖3-16為焊接鋁合金時，氬和氦不同混合比例時對焊縫形狀的影響。

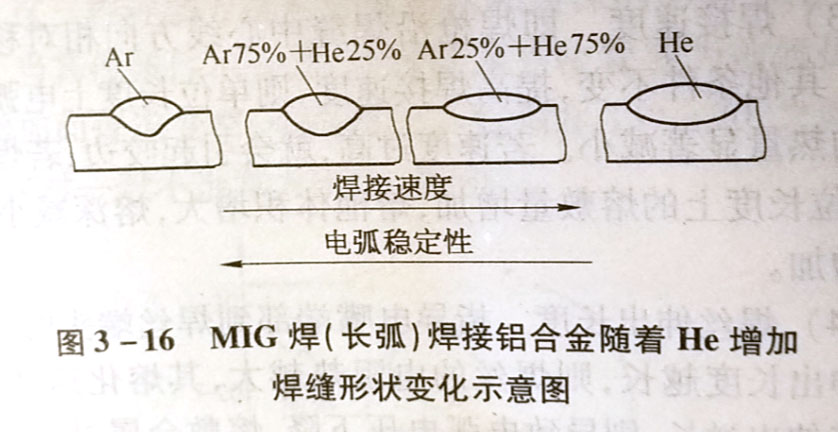

圖3-16MG焊(長弧)爆接鋁合金隨著He增加
焊縫形狀變化示意圖

(2)焊絲MIC焊使用的焊絲化學(xué)成分通常應(yīng)與母材相同，在某些情況下使用稍微不同于母材化學(xué)成分的焊絲是為了改善焊縫金屬的力學(xué)性能和焊接工藝性能。

焊絲直徑通常在0.8~2.4mm范圍內(nèi)，使用前須經(jīng)嚴(yán)格化學(xué)或機(jī)械清理。

微信二維碼
