焊縫代號的含義是什么，它是怎樣規定的?

發布時間: 2019-10-21作者：baile100瀏覽量：

答:根據GB324-88《焊縫代號的規定，在圖紙上一般不需特別表示焊縫，只標注焊縫代號。焊縫代號應明確地表示所要說明的焊縫，一般由基本符號與指引線組成，必要時還可以加上輔助符號、補充符號和焊縫尺寸符號。

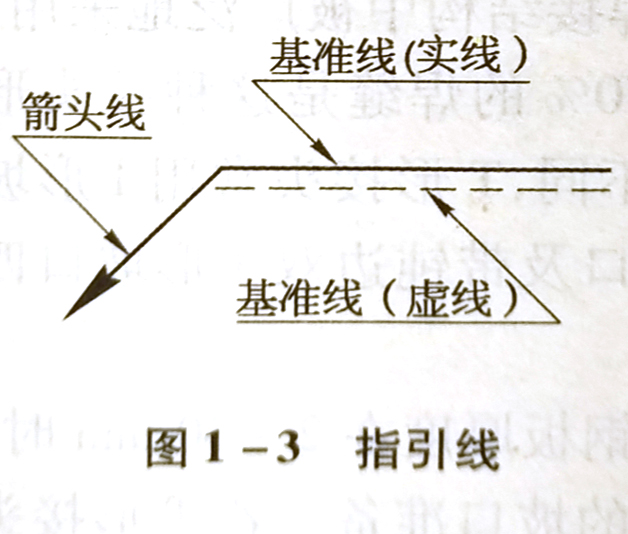

指引線一般由帶有箭頭的指引線(簡稱箭頭線)和兩條基準線(一條為實線，另一條為虛線)組成，如圖1-3所示。
箭頭線相對焊縫的位置一般沒基準線(實線)
箭頭線有特殊要求，但在標注V、Y、J形
坡口焊縫時，箭頭線應指向帶有
坡口一側的工件。必須時，允許基準線(虛線>箭頭線彎折一次。基準線的實

圖1-3指引線線一般應與圖樣的底邊相平行，

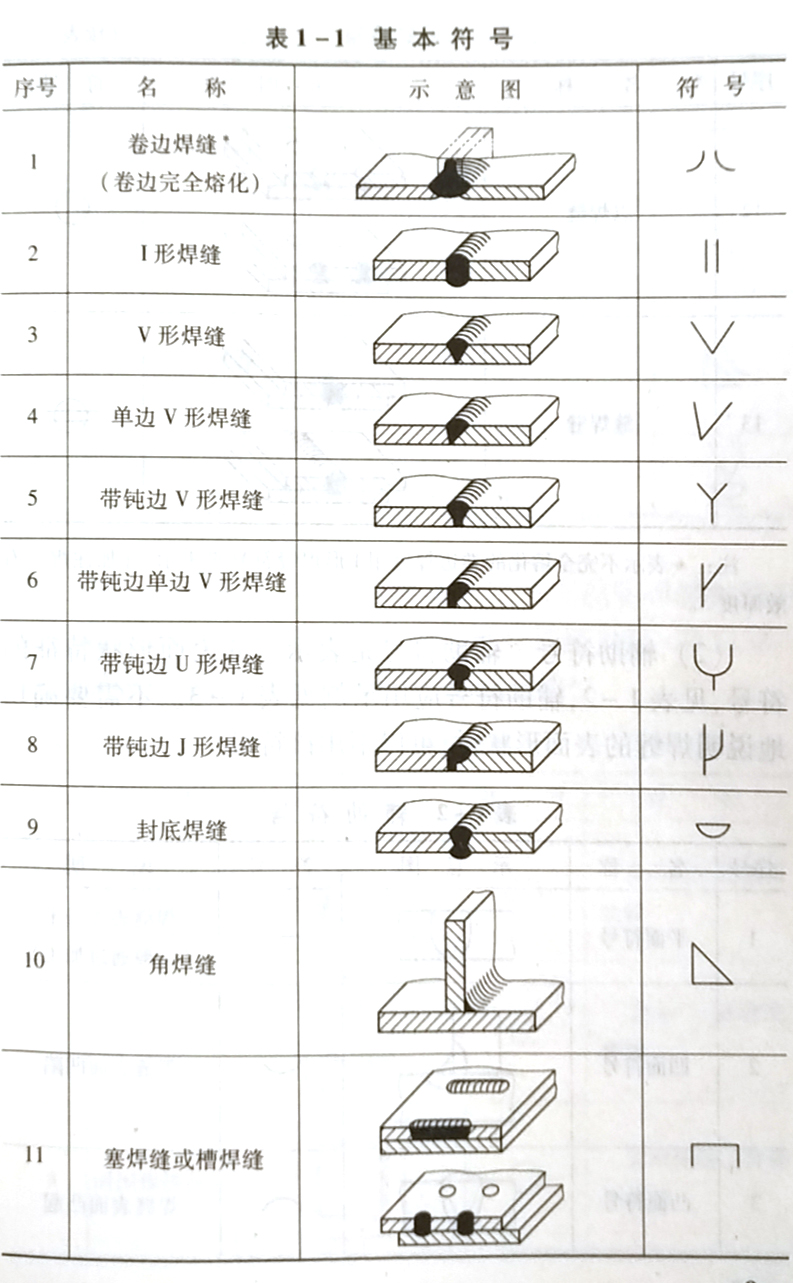

但在特殊條件下也可與底邊垂直。基準線的虛線可以畫在基準線的實線下側或上側。為了能在圖樣上確切地表示焊縫的位置，特將基本符號相對基準線的位置規定為：焊縫在接頭的箭頭側，基本符號應標在基準線的實線側；焊縫在接頭的非箭頭側，基本符號應標在基準線的虛線側；對稱焊縫及雙面焊縫標注時可不加虛線。(1)基本符號基本符號是表示焊縫橫截面形狀的符號，見表1-1。焊縫代號的含義是什么，它是怎樣規定的?

不完全熔化的卷邊焊縫用1形焊縫符號來表示并加注焊縫有效厚度。

注：*表示不完全熔化的卷邊焊縫用I形焊縫符號來表示，并加注焊縫有效厚度S。

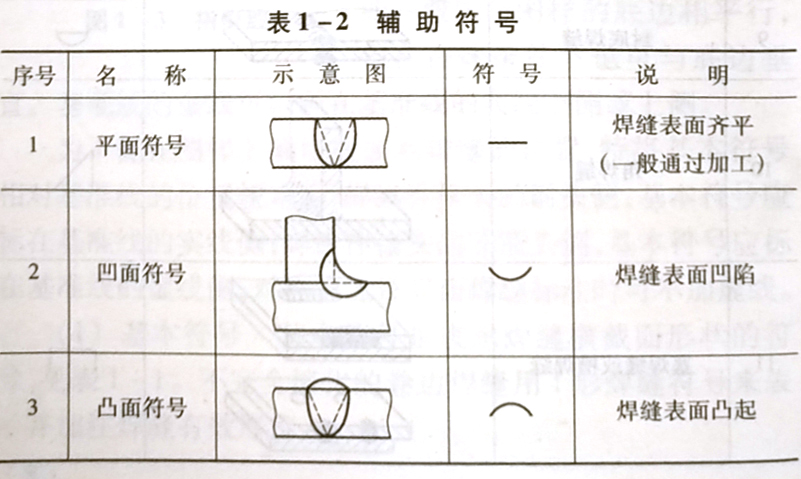

(2)輔助符號輔助符號是表示焊縫表面形狀特征的符號，見表1-2, 焊縫代號的含義是什么，它是怎樣規定的?

輔助符號應用示例見表1-3。焊縫代號的含義是什么，它是怎樣規定的?

不需要確切地說明焊縫的表面形狀時，可以不用該符號。

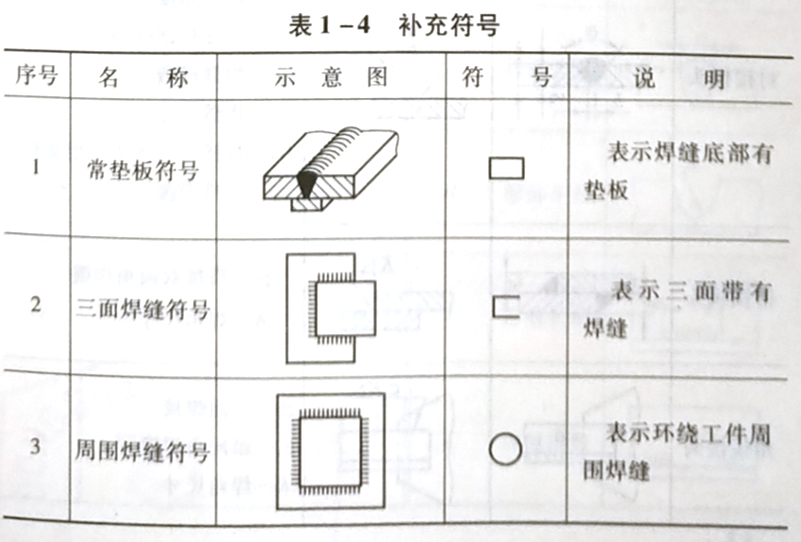

(3)補充符號補充符號是為了補充說明焊縫的特征而采用的符號，見表1-4。焊縫代號的含義是什么，它是怎樣規定的?

其中尾部符號可參照GB515885金屬焊接及釬焊方法在圖樣上的表示代號。

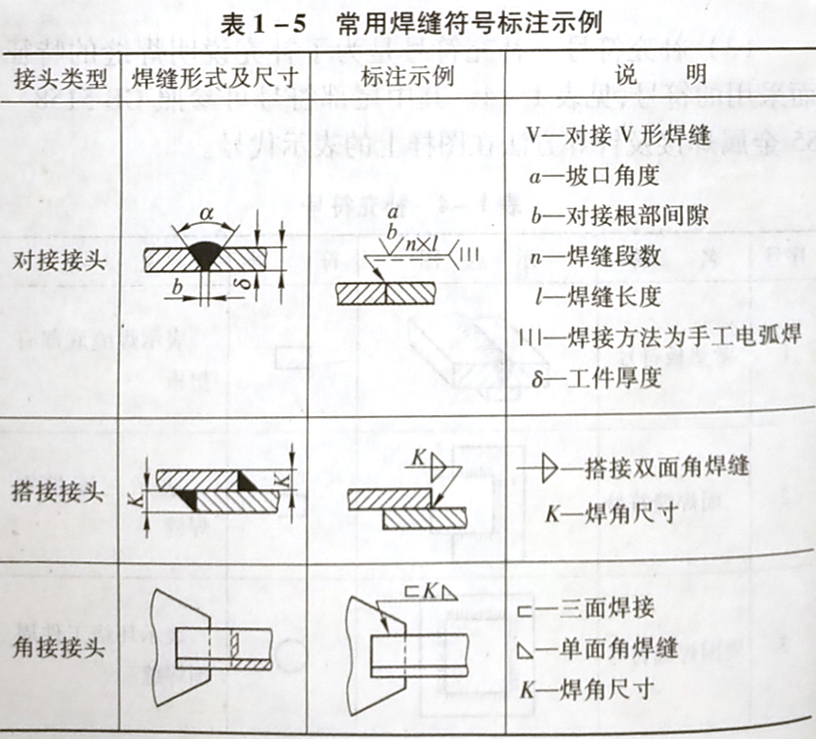

(4)焊縫尺寸符號及其標注位置必要時，基本符號可附帶有尺寸符號及數據，常用焊縫符號標注示例見表1-5, 焊縫代號的含義是什么，它是怎樣規定的?

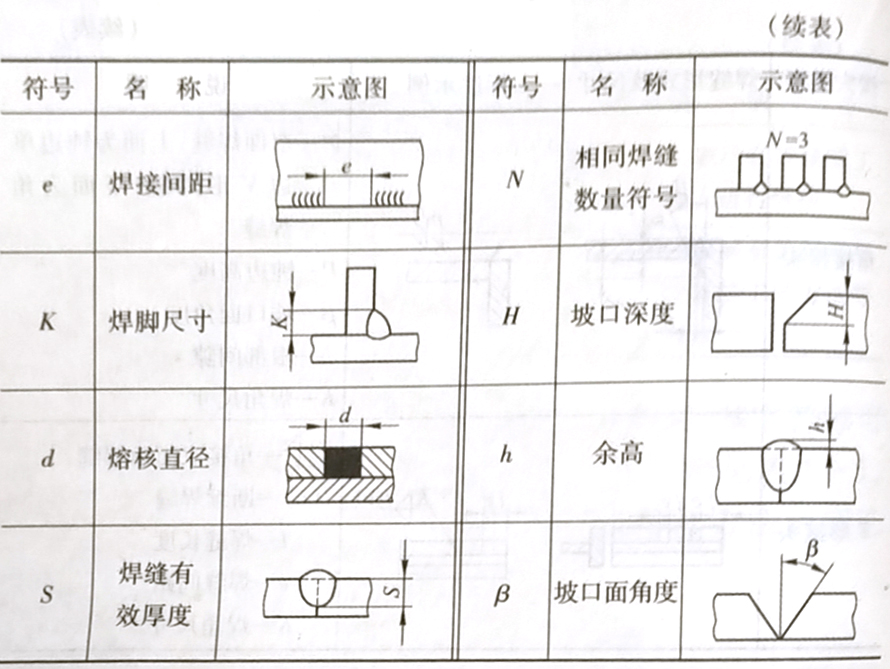

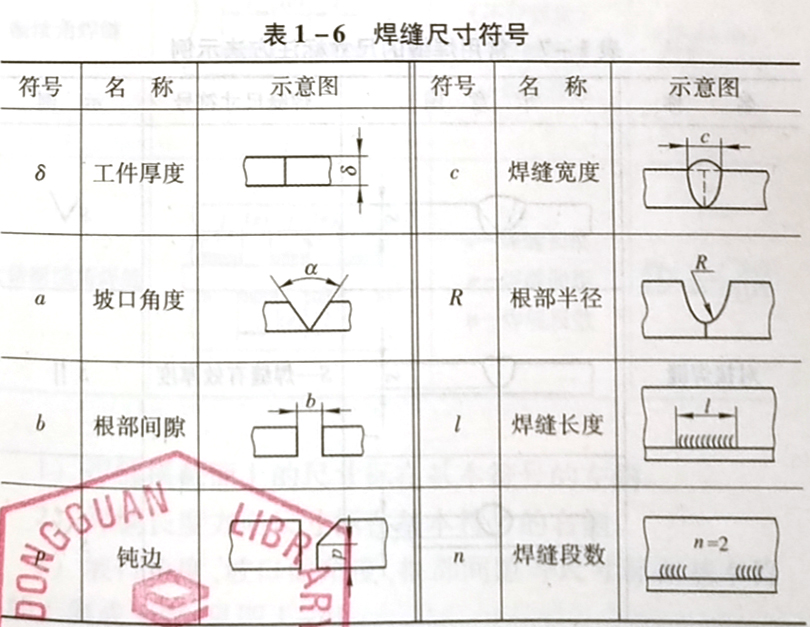

焊縫尺寸符號見表1-6。焊縫代號的含義是什么，它是怎樣規定的?

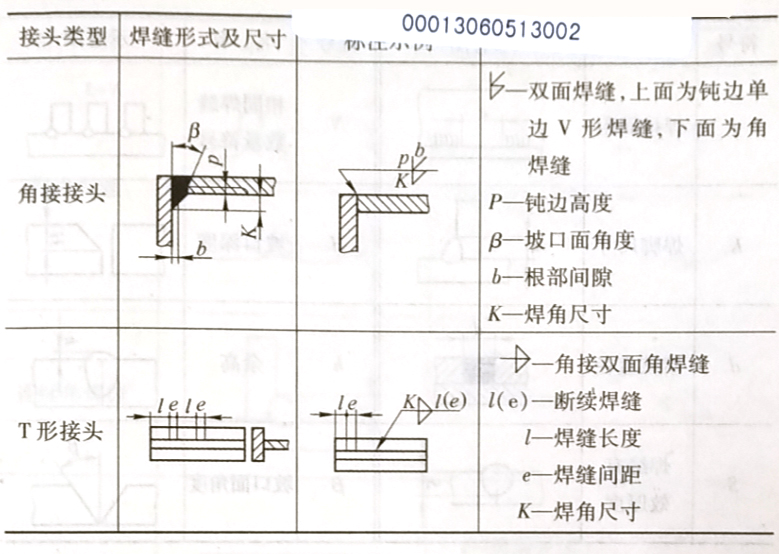

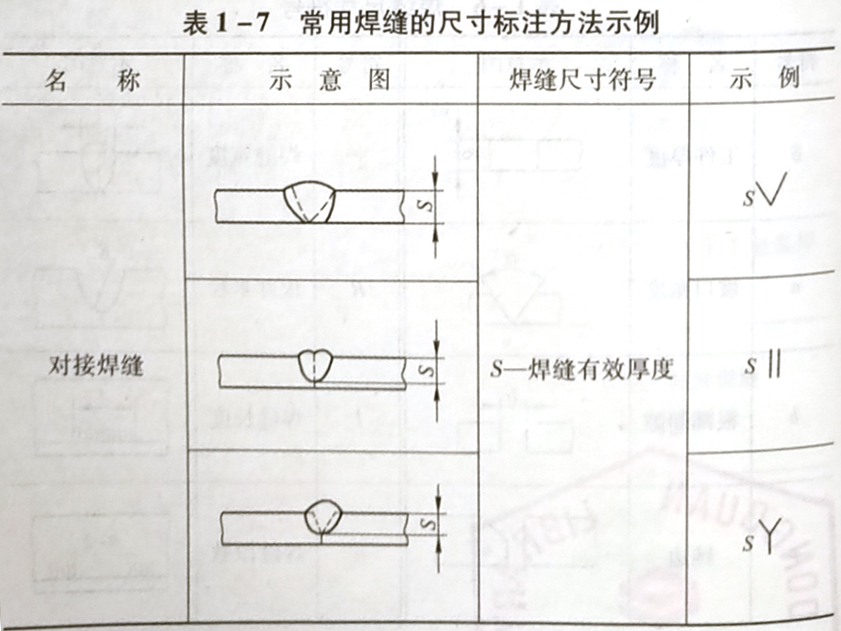

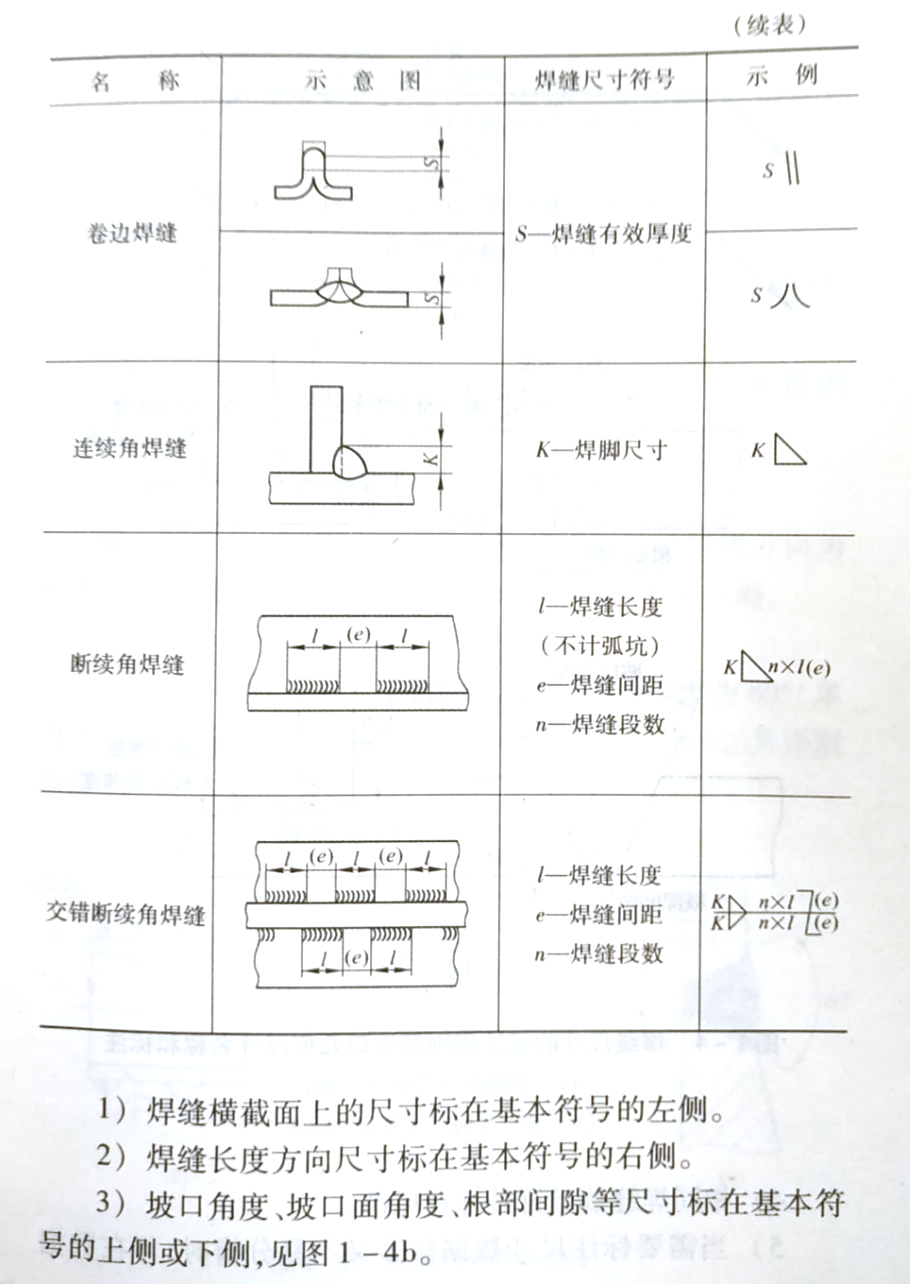

常用焊縫的尺寸標注方法示例見表1-7,其標注原則見圖1-4a。焊縫代號的含義是什么，它是怎樣規定的?

1)焊縫橫截面上的尺寸標在基本符號的左側
2)焊縫長度方向尺寸標在基本符號的右側。
3)坡口角度、坡口面角度、根部間隙等尺寸標在基本符號的上側或下側，見圖1=4b

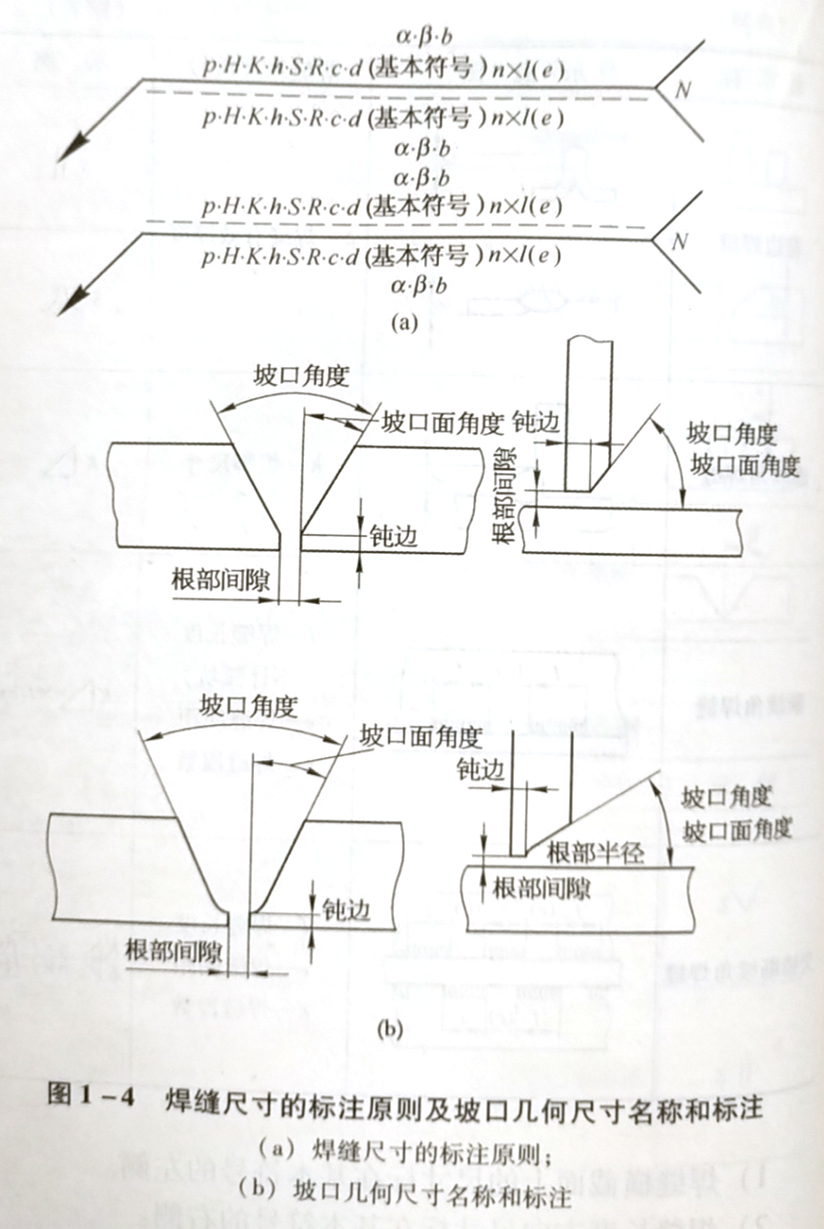

圖1=4焊縫尺寸的標注原則及坡口幾何尺寸名稱和標注
(a)焊縫尺寸的標注原則； (b)坡口幾何尺寸名稱和標注
4)相同焊縫數量符號標在尾部。 5)當需要標注尺寸數據較多又不易分辨時，可在數據

前面增加相應的尺寸符號。
6)確定焊縫位置的尺寸不在焊縫符號中給出，而是將其標注在圖樣上。
7)在基本符號的右側無任何標注且又無其他說明時，意味著焊縫在工件的整個長度上是連續的。
8)在基本符號的左側無任何標注且又無其他說明時，表示對接焊縫要完全焊透。
9)塞焊縫、槽焊縫帶有斜邊時，應該標注孔底部的尺寸。
