焊接接頭的基本類型有哪幾種?

發布時間: 2019-10-21作者：baile100瀏覽量：

答:由于焊件的厚度、結構的形狀及使用條件的不同，焊接接頭形式也不同。根據GB337582標準規定，焊接接頭的基本類型有：對接接頭、T形接頭、角接接頭、搭接接頭、十字接頭、端接接頭、套管接頭、卷邊接頭、鎖底接頭、塞焊及槽焊搭接接頭等幾種。其中，對接接頭、搭接接頭、角接接頭、T形接頭較常用，如圖1-2所示。

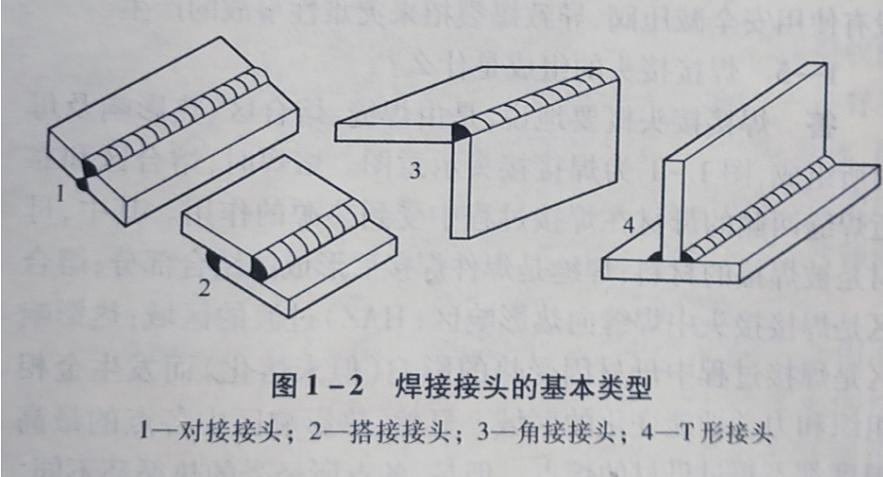

圖1-2焊接接頭的基本類型
1一對接接頭；2一搭接接頭；3—角接接頭；4-T形接頭

(1)對接接頭對接接頭是在焊接結構中采用最多的種接頭類型。根據焊件厚度和坡口準備的不同，對接接頭一般有1形坡口、V形坡口、雙V形坡口、單U形坡口、帶鈍邊的雙U形坡口及J形坡口等數種形式。
(2)搭接接頭搭接接頭根據其結構形式和對強度的不同要求，可分為I形坡口、圓孔內塞焊及長孔內角焊接頭三種形式。
1形坡口的搭接接頭，一般用于12mm以下的鋼板，其重疊部分為3-5倍板厚，并采用雙面焊接。這種接頭的裝配要求不高，易于裝配，但承載能力低，尤其是疲勞強度更低，所以只用在不重要的焊接結構中。
當遇到重疊鋼板的面積較大時，為了保證結構的強度，可根據需要分別選用圓孔內塞焊和長孔內角焊的接頭形式。這兩種形式特別適合于被焊結構狹小處，以及密閉的焊接結構，圓孔和長孔的大小及數量要根據板厚與對結構的強度要求而定。
(3)角接接頭角接接頭一般用于不重要的焊接結構中。根據焊件厚度和坡口準備的不同，角接接頭可分為I形坡口、單邊V形坡口、V形坡口及雙單邊V形坡口四種形式。開坡口的角接接頭在一般的鋼結構中較少采用。
(4)T形接頭T形接頭在焊接結構中被廣泛地采用，尤其在船廠的船體結構中，約有70%的焊縫是這種接頭形式。按照焊件厚度和坡口準備的不同，T形接頭常用I形坡口，單邊V形坡口、雙單邊Ⅴ形坡口及帶鈍邊雙J形坡口四種形式。
T形接頭作為一般聯系焊縫，鋼板厚度在2~30mm時，可釆用I形坡口，它不需要較精確的坡口準備。若T形接頭的焊縫要求承受載荷，則應按照鋼板厚度和對結構強度的要求，可分別選用單邊V形坡口、雙單邊V形坡口或帶鈍邊雙J形等坡口形式，使接頭為全焊透焊縫，保證T形接頭的強度。
