焊接位置有哪幾種,焊接位置分類,焊接位置的分類與術語
焊接位置是根據焊縫傾角和焊縫轉角來定義的。焊縫傾角是指焊縫軸線與水平面之間的夾角,如圖1-24。焊縫轉角是指通過焊縫軸線的垂直面與坡口的二等分面之間的夾角,如圖1-21。根據焊縫傾角和 焊縫轉角的不同,焊接位置可分為平焊、橫焊、立焊、仰 焊四種基本形式,見表1-19
表1-19 焊接位置
焊接位置是根據焊縫傾角和焊縫轉角來定義的。焊縫傾角是指焊縫軸線與水平面之間的夾角,如圖1-24。焊縫轉角是指通過焊縫軸線的垂直面與坡口的二等分面之間的夾角,如圖1-21。根據焊縫傾角和 焊縫轉角的不同,焊接位置可分為平焊、橫焊、立焊、仰 焊四種基本形式,見表1-19
表1-19 焊接位置
| 序號 | 名詞術語 | 說明 |
| 1 | 平焊 | 在平焊位置進行的焊接稱為平焊 |

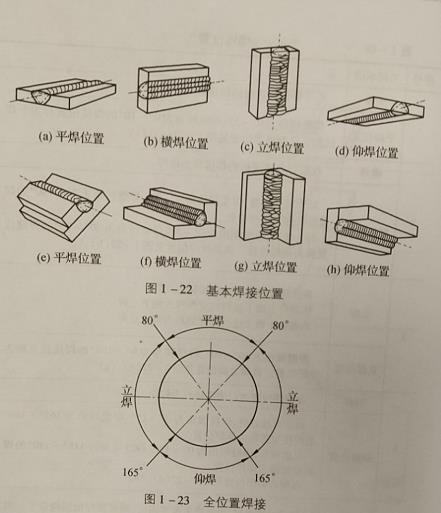

| 平焊位置 | 縫傾角為0°-5°、焊縫轉角為0°-10的焊接位置稱為平焊典型橫焊位置見圖1-22(a)、(e) | |
| 2 | 橫焊 | 在橫焊位置進行的焊接稱為橫焊 |
| 橫焊位置 | 對于對接焊縫,焊接傾角為0°-5°、焊縫轉角為70°-90°的焊接位置稱為橫焊位置，對于角接,焊縫傾角為0°~5°、焊縫轉角為30°~55°的焊縫位位置。置稱為橫焊位置。典型平焊位置見圖1-22(a)、(e) | |
| 3 | 立焊 | 在立焊位置進行的焊接稱為立焊 熱源自上而下進行的立焊稱為向下立焊 熱源自下而上進行的立焊稱為向上立焊 |
| 立焊位置 | 焊縫傾角為80°~90°焊縫轉角為0°~180°的焊接位置稱為立焊位置。典型立焊位置見圖1-22(c)、(g) | |
| 4 | 仰焊 | 在仰焊位置進行的焊接稱為仰焊 |
| 仰焊位置 | 對于對接焊縫,焊接傾角為0°~15°、焊縫轉角為165°~180°的焊接位置稱為仰焊位置對于角接,焊縫傾角為0°~15°、焊縫轉角為15-180°的焊接位置稱為仰焊位置 典型的仰焊位置見圖1-22(d)、(h) | |
| 5 | 全位焊接 | 管子對接焊時,如果管子水平固定,則需要焊槍圍繞管子一周 5全位焊接進行焊接,焊接過程中包含平焊、立焊、仰焊三種焊接位置,見圖 1-23,因此稱為全位置焊接 |
