焊縫及焊縫形狀尺寸，焊縫名詞術語
焊縫及焊縫形狀尺寸見表1-20
表1-20 焊縫及焊縫形狀尺寸

序號	名詞術語	說明
1	焊縫	焊接后兩焊件之間形成的連接部分稱為焊縫
2	焊縫金屬	構成焊縫的金屬稱為焊縫金屬,一般是由熔化的焊件金屬和填充金屬凝固后形成的
3	填充金屬	焊接時,用于填加到焊縫中的金屬總稱,包括焊絲、焊條及釬料
4	熔敷金屬	完全由填充金屬熔化后所形成的那部分金屬稱為熔敷金屬
5	焊縫軸線	焊縫橫截面幾何中心沿焊縫長度方向的連線稱為焊縫軸線

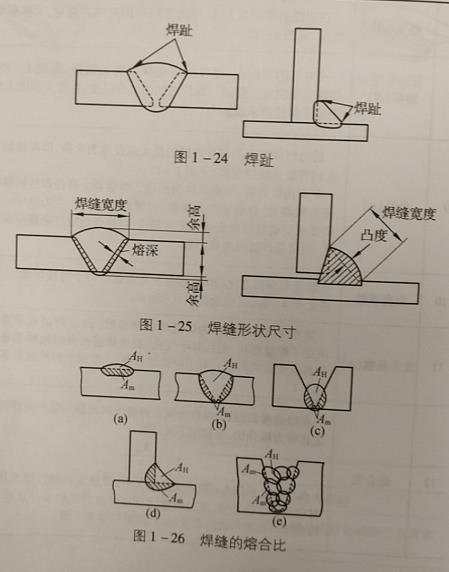

6	焊趾	焊縫表面與焊件的交界處稱為焊趾,見圖1-24
7	熔寬(B)	在焊縫的橫截面上,兩焊趾之間的距離稱為熔寬,又稱焊縫寬度,見圖1-25
8	熔深(H)	在焊縫的表面上,焊件的熔化深度稱為熔深,見圖1-25熔深直接決定了焊縫與焊件之間的結合強度,在很大程度上也決定了焊縫的承載能力
9	余高	超出焊件表面的部分焊縫的最大高度稱為余高,即焊縫的頂點到焊趾連線的距離,見圖1-25對于角接焊縫,余高又稱為凸度。焊縫和余高使焊縫的橫截面面積增大,靜載承能力提高,但使焊趾處產生應力集中。如果要承受動載荷或疲勞強度的焊件,對接焊縫應將余高部位磨平,而角接焊縫應磨成凹形
10	余高系數	熔寬與余高之比(B/a)稱為余高系數。對于對接焊縫,一般應大于4-8m(或余高取0-3mm)
11	減形系數(φ)	熔寬與熔深之比稱為焊縫的成形系數(甲)。焊縫成形系數決定了焊縫形狀,而且對于氣孔、裂紋敏感性及熔池結晶條件均具有重要的影響。對于電弧焊縫,一般要求焊縫成形系數大于1
12	熔合比	在焊縫橫截面上,焊件金屬在焊縫中的面積與整個焊縫面積之比稱為熔合比,可利用下式計算: A_m及A_h見圖1-26。一般情況下,焊絲金屬的性能要優于對應焊件金屬性能,通過調整熔合比可改善焊縫成分及性能熔合比的調整可通過改變坡口、間隙尺寸來實現

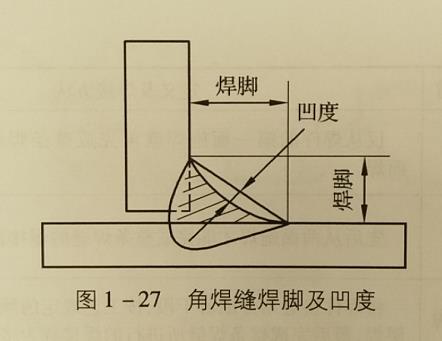

13	焊腳	在角焊縫的橫截面上,從一個焊件原始表面到另一個焊件原始表面的距離稱為焊腳,見圖1-27。焊腳值在很大程度上決定了焊件與焊縫的結合強度,是一個重要的角焊縫參數
14	凹度	在凹角焊縫橫截面中,焊趾連線與表面之間的最大距離稱為凹度凹度,見圖1-27
