焊接電弧的引燃方法、焊接電弧的引燃方式
焊接電弧的引燃
電弧的引燃過程就是通過氣體電離和陰極電子發射,在兩個電極間的氣體中產生帶電離子的過程。電弧的引燃方式有接觸引弧和非接觸引弧。
(1)接觸引弧是先將電極與焊件直接接觸,再拉起電極使電弧引燃的方式。
焊絲與焊件接觸短路時, 電極只是在少數一些點上接觸,如電流束圖1-8。此處的接觸電阻很接拉觸開大,而短路電流比正常的焊接
電流要大得多,因此產生大量的電阻熱使電極表面熔化,甚
至蒸發、汽化,從而引起相當強烈的熱電子發射和熱電離。在圖1-8接觸引弧示意圖圍拉于地極的瞬間電減間歇極小,電源空載電壓作用在此小間隙上場強度達到很大,從而產生場致發射和撞擊發射。
當拉開電極的瞬間源電壓由短路時的零值增高到空載電壓所需要的時間,稱為空載電壓恢復時間。空載電壓恢復時間對于焊接電弧的引燃及焊接電弧的穩定性具有重要的意義,在電弧焊時,電壓恢復時間越短越好,一般不得超過0.058(秒)。
接觸引弧又分為爆裂引弧、慢送絲引弧和回抽引弧三種,見表1-9
接觸引弧的方法

序號	引弧種類	引弧方法	應用
1	爆裂引弧	爆裂引弧時先使焊絲與焊件保持一定間隙,接通焊接電源后,焊絲送進并與焊件短路	常用于細絲熔化極半自動電弧焊
2	慢送絲引弧	在開始送進時以比正常焊接時低的送絲速度送進焊絲,接觸短路并引燃電弧后, 再提高送絲速度至正常值如果在慢送絲的同時使焊件緩慢行則形成慢送絲劃擦引弧	多用于粗絲熔化極氣體保護焊
3	回抽引弧	引弧前使焊絲與焊件相接觸，引弧時接通焊接電流，在焊接回路狀態下回抽焊絲引燃電弧，然后立即送比使電弧穩定燃燒	適用于埋弧焊自動焊

(2)非接觸引弧
非接觸引弧時,電極與焊件之間保持一定的間隙,然后施以高電壓擊穿電極之間的氣隙,使電弧引燃。這種引弧方式主要用于鎢極氬弧焊中。
非接觸引弧一般要借助引弧器來引弧,常用的有高頻振蕩器

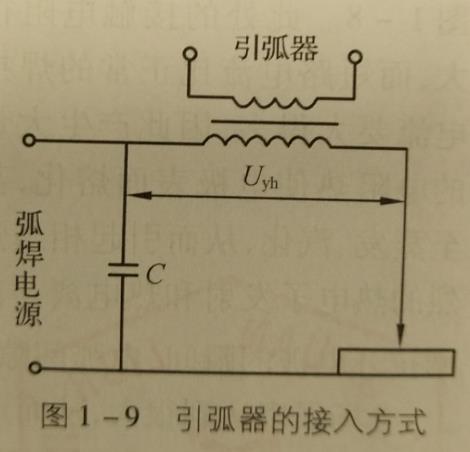

和高壓脈沖引弧兩種。直流鎢極氬弧焊和方波交流鎢極氬弧焊一般采用高頻脈沖引弧, 引弧器一般串聯在焊接主
回路中,如圖1-9
焊接電弧的引燃方法、焊接電弧的引燃方式

圖1-9引弧器的接入方式
高頻振蕩器輸出振蕩頻率為150~260kHz(千赫)左右、峰值為2500~5000(伏)的電壓,高壓脈沖引弧器輸出頻率一般為50~100Hz(赫茲)、峰值為5000~1000v的電壓。無論是高頻振蕩器引弧,還是高壓脈沖引弧器引弧,均是依靠高壓電使電極表面產生場致電子發射來引燃電弧的。
