電弧的溫度分布
發布時間: 2019-01-18作者：baile100瀏覽量：
電弧的溫度分布
(1)軸向溫度分布是指弧柱的溫度較高而兩個極區的溫度 較低,如圖1-6。這是因為兩個極區的產熱量高,但受到電極熔 點和沸點及導電能力的限制,其溫度一般不超過電極的沸點,而且 陽極的溫度通常與陰極的溫度有所不同,見表1-8。弧柱則沒有 此限制,根據電極材料、氣體介質、電流大小的不同,自由電弧的溫 度一般在5000~30000K之間,而壓縮電弧則在24000~50000K 之間。
表1-8 陰極與陽極的溫度
實際焊接電弧的兩個電極尺寸不相同,焊件大而焊絲或鎢極小,弧柱的軸向溫度分布不像圖1-6那樣,而是靠近焊絲或鎢極一端溫度高,而靠近焊件一端的溫度低,因此焊絲一端的熔滴溫度總是比熔池溫度高。
(2)徑向溫度分布

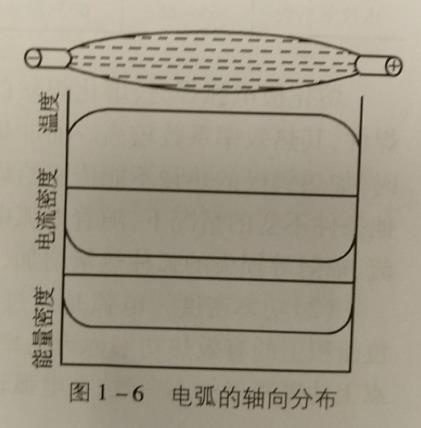

圖1-6電弧的軸向分布
電弧中心部位溫度最高,從中心往周邊溫度逐漸降低,如圖1-7。
圖1-7電弧的徑向溫度分布
(1)軸向溫度分布是指弧柱的溫度較高而兩個極區的溫度 較低,如圖1-6。這是因為兩個極區的產熱量高,但受到電極熔 點和沸點及導電能力的限制,其溫度一般不超過電極的沸點,而且 陽極的溫度通常與陰極的溫度有所不同,見表1-8。弧柱則沒有 此限制,根據電極材料、氣體介質、電流大小的不同,自由電弧的溫 度一般在5000~30000K之間,而壓縮電弧則在24000~50000K 之間。
表1-8 陰極與陽極的溫度
| 焊接方法 | 手工電弧焊 | 鎢極氬弧焊 | 熔化極氬弧焊 | CO2氣體保護焊 | 埋弧自動焊 |
| 溫度比較 | 陽極溫度>陰極溫度 | 陰極溫度>陽極溫度 | |||
(2)徑向溫度分布
圖1-6電弧的軸向分布
電弧中心部位溫度最高,從中心往周邊溫度逐漸降低,如圖1-7。
圖1-7電弧的徑向溫度分布
