焊接時,焊絲的末端在電弧的高溫作用下熔化,形成熔滴并通過電弧空間向熔池轉移的過程,稱為熔滴過渡。
熔滴過渡方式取決于焊接方法、焊接工藝等參數,可分為自由過渡、接觸過渡、渣壁過渡三大類型。
(1)自由過渡焊絲的端頭和熔池不發生直接接觸,熔滴經電弧空間自由飛行,落入熔池的過渡形式稱為自由過渡。自由過渡可分為滴狀過渡、噴射過渡等幾種形式,見表1-11。
表1-11 熔滴自由過渡的幾種形式

類型	滴狀過渡
說明	焊接電流較小時,熔滴的直徑大于焊絲直徑,當熔滴的尺寸足夠大時,主要依靠重力將熔滴縮頸拉斷,熔滴落入熔池。熔滴的這種過渡形式稱為滴狀過渡
分類	軸向滴狀過渡	非軸向滴狀過渡

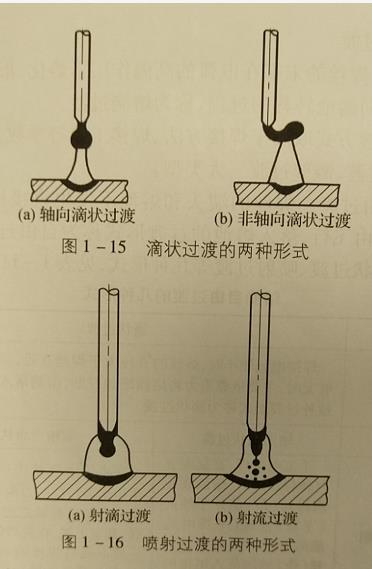

意義及說明	手工電弧焊、富氬混合氣體保護焊時熔滴在脫垂)位置(平焊時), 脫離焊絲(條)后也沿焊絲(條)軸向落入熔池的過渡形式稱為滴狀過渡, 見圖1-15(a)	在多原子氣氛中(CO2、N2、H2) 阻礙熔滴過渡的力大于熔滴的重力，熔滴在脫離焊絲之前就偏離焊絲軸線,甚至上翹,在脫離焊絲之后,熔滴。一般不能沿焊絲軸向過渡,形成飛稱為熔滴非軸向滴狀過渡,見圖1-15(b)
類型	噴射過渡
分類	射滴過渡	射流過渡
說明	熔滴呈細小顆粒并以噴射狀態快速通過電弧空間向熔池過渡的形式稱為噴射過渡
意義說明	在某些條件下,形成的熔滴尺寸與焊絲直徑相近，焊比金屬以較明顯的分離熔滴形式和較高的加速度沿焊絲軸向射向熔池的過渡形式稱為射滴過渡，見圖1-15（a）	在某些條件下,因電弧熱和電弧力的作用,焊絲端頭熔化的金屬被壓成鉛筆尖狀,以細小的熔滴從液柱尖端熔池的高速射入熔池的過渡形式稱為射流過渡。這些直徑遠小于焊絲直徑的熔滴過渡頻率很高，看上去好像在焊絲端部存在一條流向熔池的金屬液流，見圖1-16（b）

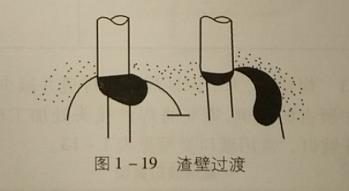

(2)接觸過渡是焊絲端部的熔滴與熔池的表面通過接觸而進行的過渡,這種過渡形式又分為短路過渡、搭橋過渡和渣壁過渡。

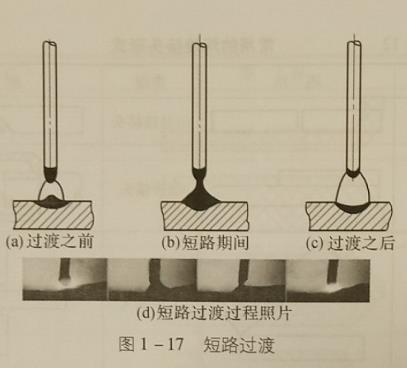

1)短路過渡是熔滴在長大過程中,將焊絲與熔池短路,并在電磁力的作用下縮頸,然后在電阻熱的作用下爆斷,將熔化的金屬過渡到熔池中,電弧又重新引燃,如圖1-17。這種過渡形式在 CO2氣體保護焊與MIG焊的小電流、低電壓區焊接時尤為顯著被應用于熔深較淺的薄板或需要低熱輸入情況下的焊接。
